流通＆オフィス用途に最適なリニアイメージャ
400スキャン/秒の高速読取
リーフレットはこちら
- 56°±2°の広角読取りで長いバーコードにも対応が可能
-
グリーンスポット光で読取り完了を目視確認
病院や静かなオフィスなどブザー音を鳴らしたくない環境や
騒音でブザー音が聞きとりにくい現場に最適 -
小さいながらも業務運用に安心の堅牢設計
（防塵防滴IP42、耐落下強度1.5m) -
アクセサリーのスタンドを使用し、スタンドモード設定に
することでハンドフリーでの読取りが可能 -
GS1データバー(RSSシンボル)の読み取りに対応
高分解能なので高密度シンボルの読み取りも抜群！
インターフェイス情報
| 製品名 | インターフェイス | 標準価格 | セット内容 |
|---|---|---|---|
| QD2131 - U |
USB (HID) USB (COM) |
OPEN |
スキャナ本体、USB I/Fケーブル (キーボードとシリアルは設定のみで切替可能です) |
| QD2131 - K | キーボード (PS/2) | OPEN |
スキャナ本体、PS/2インターフェイスケーブル (Y字ケーブル) |
| QD2131 - R | RS-232C | OPEN |
スキャナ本体、RS-232 I/Fケーブル ※ＡＣアダプタは別売になります。 |
| QD2131 - I | IBM46XX | OPEN | スキャナ本体、IBM Port9B I/Fケーブル |
仕様
| 項目 | 内容 | |
|---|---|---|
| 読み取りコード(一次元) |
JAN/EAN/UPC (アドオンコード選択可) , 新雑誌コード GS1 DataBar オムニディレクショナル (RSS-14) GS1 DataBar エクスパンデッド (RSS Expanded) GS1 DataBar オムニディレクショナル (RSS Limited) GS1-128 (UCC/EAN128) Code39 , Code93 , Code128 Codabar(NW-7) , ITF (Interleaved 2 of 5) , Standard 2 of 5 他 |
|
| 光学的仕様 | 光源 | 赤色LED (610～650nm) |
| スキャン回数 | 400スキャン/秒 | |
| 最小分解能 | 0.102mm / 4mils | |
| 読取角度 | ピッチ：±65°, スキュー/ヨー：±70°, ロール/チルト：45° | |
| PCS値(最小) | 25%以上 | |
| インターフェイス | USB(HID)・USB(USB-COM)・RS-232・キーボードウエッジ | |
| 通知機能 | 読取確認LED / ブザー(トーン調整) | |
| 周囲環境 | 温 度 | 0～50℃(使用時) , -40～70℃ (保管時・輸送時) |
| 湿 度 | 0 ～ 90% (結露しないこと) | |
| 耐衝撃性能 | コンクリート床上1.5mからの落下に耐える | |
| 防塵・防滴 | IP42 | |
| 周辺照度 | 0 ～ 120,000 lux | |
|
静電気放電 |
(空中放電)16kV耐圧 | |
| 電源仕様 | 動作電圧 | 4.75～14VDC ±10° |
| 消費電流 | 動作時：140mA @ 5VDC / アイドル時：50mA @ 5VDC | |
| 外観仕様 | 筐体色 | 標準色はホワイトです。ブラックについてはお問い合わせください。 |
| 質 量 | 約150g (スキャナ本体) | |
| 外形寸法 | 41mm(W) x 91mm(D) x 163mm(H) | |
| 安全規格 | 電気・電波 | Gost R , UL , cUL , IEC60950 , VCCI-B , FCC-A , EN 55022-B , CISPR-22 |
| 環境認証 | EU RoHS適合、中国 RoHS適合 | |
| イメージャクラス | IEC 60825-1 class 1 LED | |
| 製品保証 | 本体保証期間 | ご購入日より５年間 |
|
ご購入後の 修理について |
スポット対応（センドバック方式）、メンテナンス契約（別途お問い合わせ下さい) | |
読取り範囲目安
| バー密度 | 読取り距離※ |
|---|---|
| Code39：0.102mm (4mils) | 4.5 ～ 18.0cm |
| Code39：0.127mm (5mils) | 2.0 ～ 18.0cm |
| Code39：0.191mm (7.5mils) | 2.0 ～ 30.0cm |
| Code39：0.254mm (10mils) | 2.0 ～ 44.0cm |
| EAN：0.330mm (13mils) | 2.0 ～ 58.0cm |
| Code39：0.508mm (20mils) | ～ 75.0cm |
※最小距離はシンボルの長さとスキャン角度によって決まります。印字精度・濃淡・周辺照度などの条件によっても異なります。
アクセサリ
STD-QD24-WH
STD-QD24-BK
STD-AUTO-QD24-WH
STD-AUTO-QD24-BK
11-0362
| 型式 | 概要 | 型式 | 詳細 |
|---|---|---|---|
| STD-QD24-WH | グースネックスタンド（白） | 90G001010 | PS/2 キーボードウエッジ、ストレートY字ケーブル |
| STD-QD24-BK | グースネックスタンド（黒） | 90A052065 | USB,2mストレートケーブル |
| STD-AUTO-QD24-WH | 自動読取スタンド（白） | 90G001095 | MG3200 / MG3300 接続用パススルーケーブル |
| STD-AUTO-QD24-BK | 自動読取スタンド（黒） | － | － |
| 11-0362 | マルチホルダー | － | 卓上、壁掛け等いろいろな用途で使えるホルダー |
グースネックスタンド（白） 装着イメージ

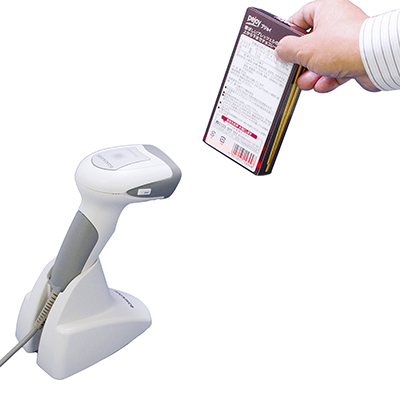

自動読取スタンド（白）装着イメージ
